Description générale

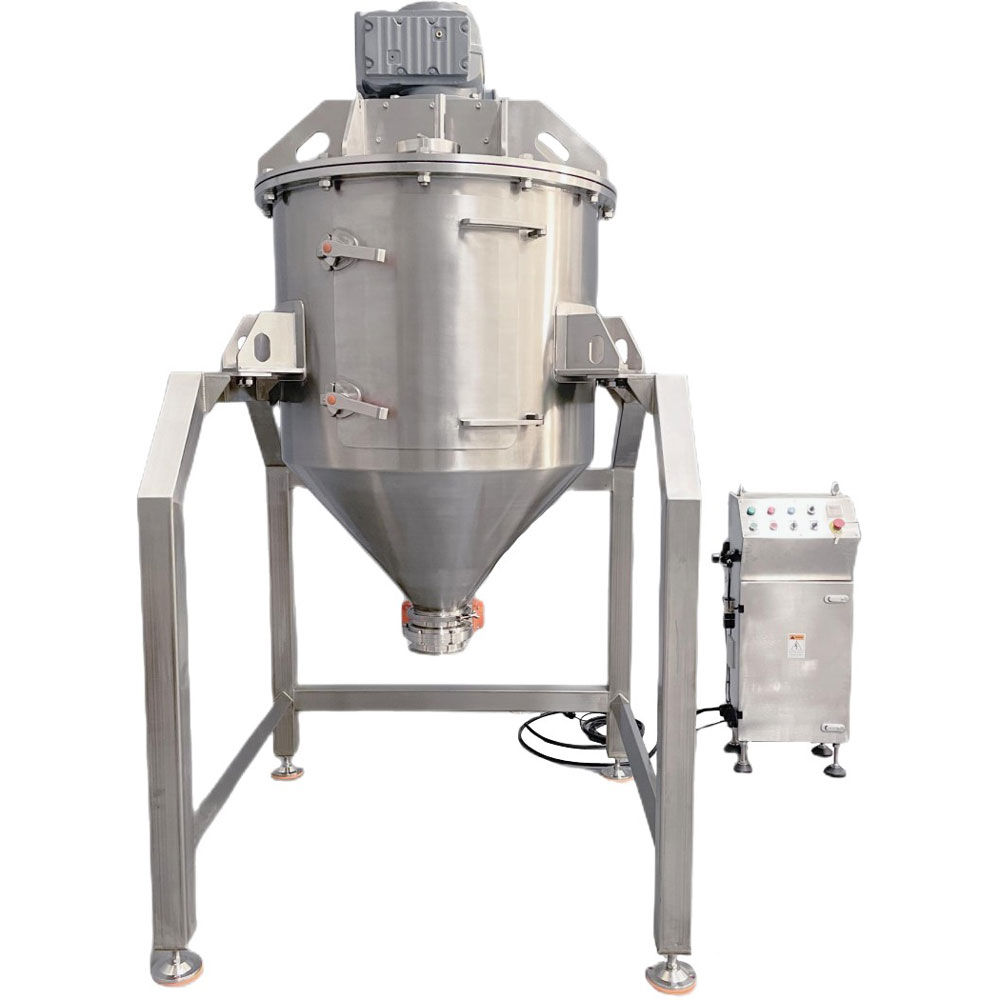

Mélangeur à ruban vertical
Série TP-VM
Le mélangeur à ruban vertical comprend un arbre à ruban unique, une cuve verticale, un système d'entraînement, une trappe de nettoyage et un broyeur. Il s'agit d'un modèle récemment mis au point.Ce mélangeur, apprécié dans les industries agroalimentaire et pharmaceutique pour sa structure simple, sa facilité de nettoyage et son système de vidange complet, est doté d'un agitateur à ruban qui soulève le matériau du fond et le laisse retomber par gravité. Un broyeur latéral désagrège les agglomérats pendant le mélange. La trappe de nettoyage latérale permet un nettoyage complet de l'ensemble du mélangeur. Enfin, l'absence de fuite d'huile à l'intérieur du mélangeur, due à l'emplacement extérieur de tous les composants du groupe motopropulseur, élimine tout risque de fuite d'huile.
Application
| Mélangeur à ruban vertical pour le mélange de poudres sèches | Mélangeur à ruban vertical pour poudres avec pulvérisation de liquide | Mélangeur à ruban vertical pour le mélange de granulés | |||
  |   |   |   |   | |
Caractéristiques principales
● Il n'y a pas d'angles morts au fond, ce qui assure un mélange uniforme sans aucun angle mort.
● Le faible espace entre le dispositif d'agitation et la paroi en cuivre empêche efficacement l'adhérence des matériaux.
● La conception hautement étanche assure un effet de pulvérisation uniforme, et les produits sont conformes aux normes BPF.
● L’utilisation d’une technologie de relaxation des contraintes internes permet un fonctionnement stable du système et une réduction des coûts de maintenance.
● Doté d'une minuterie de fonctionnement automatique, d'une protection contre les surcharges, d'alarmes de limite d'alimentation et d'autres fonctions.
● La conception anti-sportive de la tige métallique interrompue intégrée améliore l'homogénéité du mélange et réduit le temps de mélange.
Spécification
| Modèle | TP-VM-100 | TP-VM-500 | TP-VM-1000 | TP-VM-2000 |
| Volume complet (L) | 100 | 500 | 1000 | 2000 |
| Volume utile (L) | 70 | 400 | 700 | 1400 |
| Chargement Taux | 40-70% | 40-70% | 40-70% | 40-70% |
| Longueur (mm) | 952 | 1267 | 1860 | 2263 |
| Largeur (mm) | 1036 | 1000 | 1409 | 1689 |
| Hauteur (mm) | 1740 | 1790 | 2724 | 3091 |
| Poids (kg) | 250 | 1000 | 1500 | 3000 |
| Total Puissance (KW) | 3 | 4 | 11,75 | 23.1 |
Photos détaillées

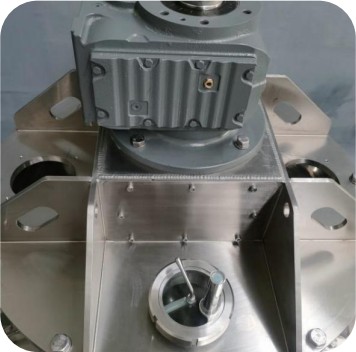

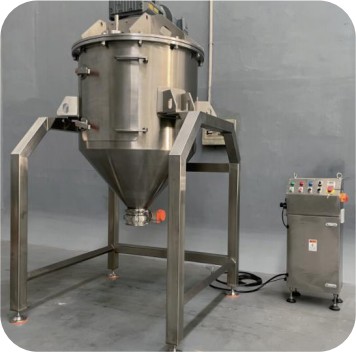

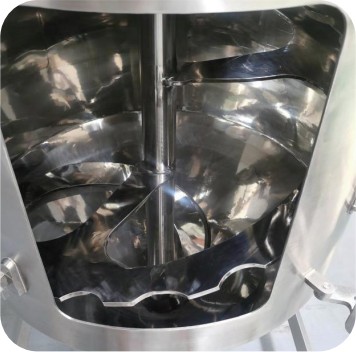

Entièrement fabriqué en acier inoxydable 304 (316 disponible sur demande), ce mélangeur possède un intérieur de cuve de mélange entièrement poli miroir, y compris le ruban et l'axe. Tous les composants sont assemblés avec précision par soudure intégrale, garantissant l'absence de résidus de poudre et facilitant le nettoyage après utilisation.
2. Couvercle supérieur équipé d'un hublot d'inspection et d'une lumière.

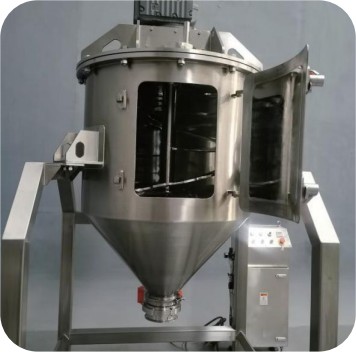

3. Porte d'inspection spacieuse pour un nettoyage facile.
4. Boîtier de commande électrique séparé avec un variateur de vitesse.
Dessin

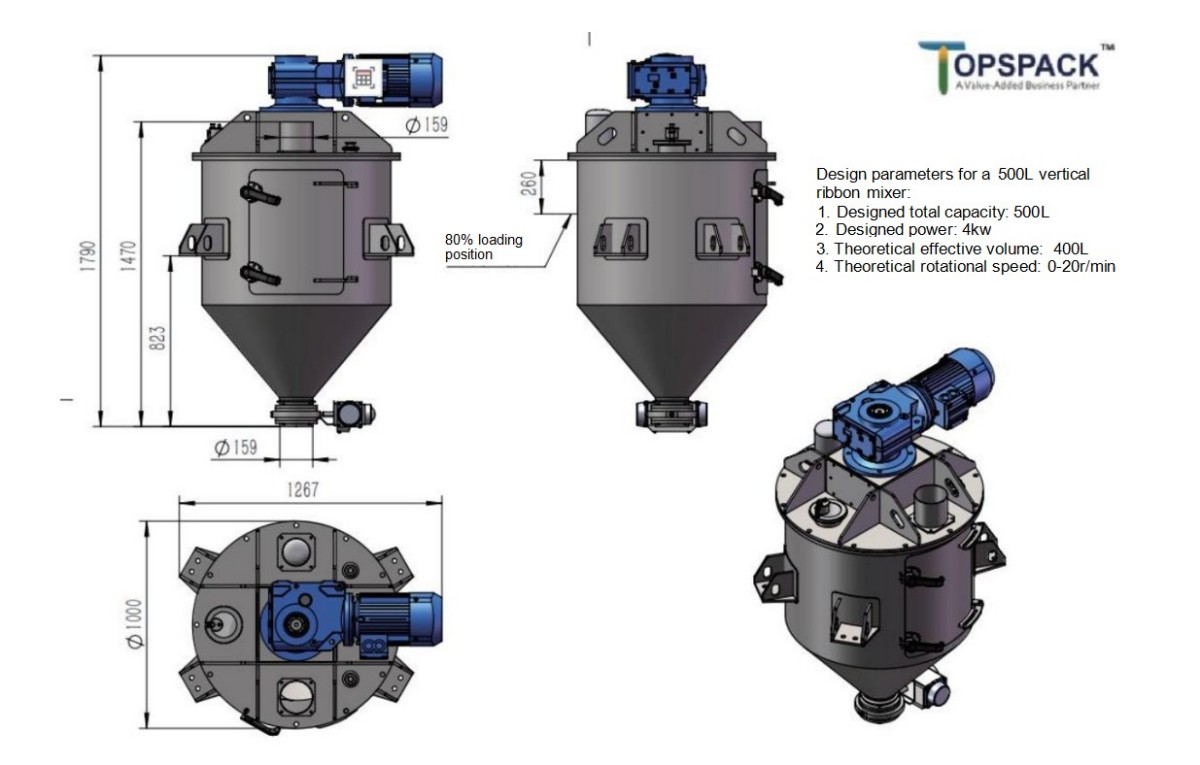

Paramètres de conception d'un mélangeur vertical à ruban de 500 L :
1. Capacité totale prévue : 500 L
2. Puissance nominale : 4 kW
3. Volume utile théorique : 400 L
4. Vitesse de rotation théorique : 0-20 tr/min

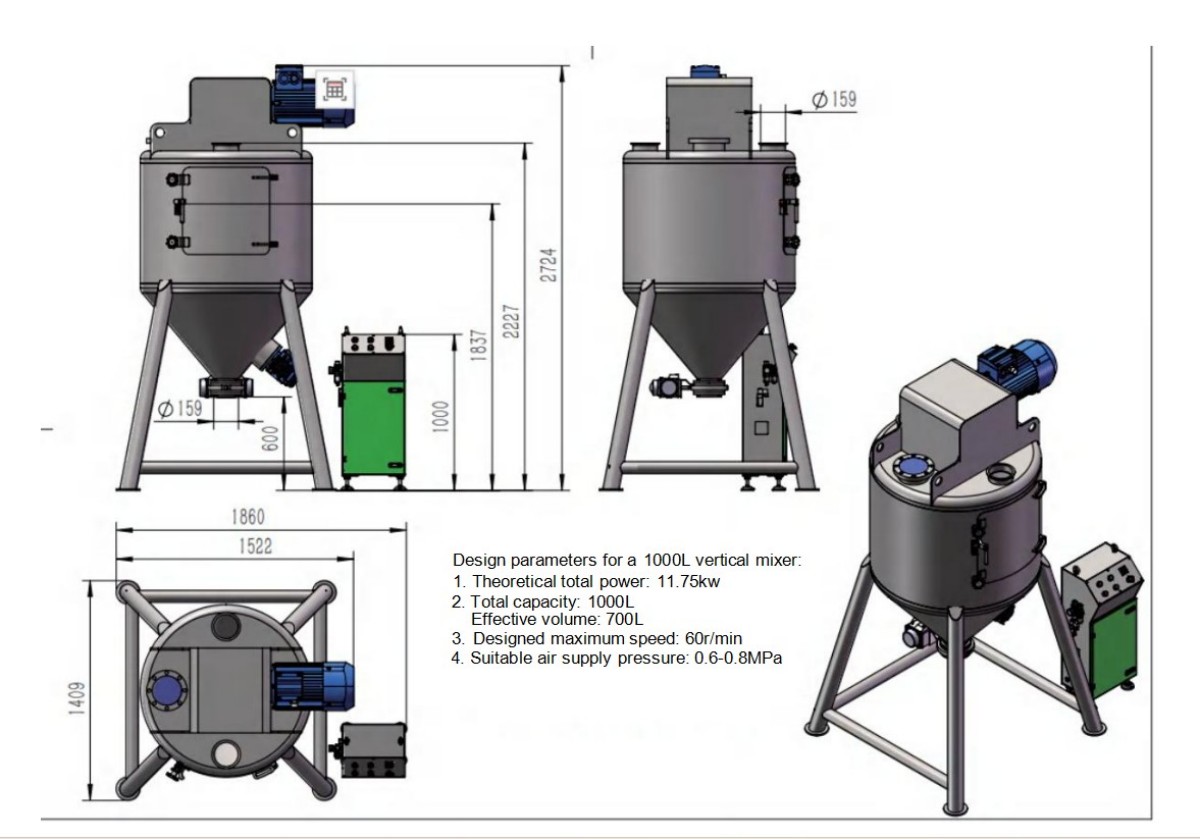

Paramètres de conception d'un mélangeur vertical de 1000 L :
1. Puissance totale théorique : 11,75 kW
2. Capacité totale : 1000 L Volume utile : 700 L
3. Vitesse maximale prévue : 60 tr/min
4. Pression d'alimentation en air appropriée : 0,6 à 0,8 MPa

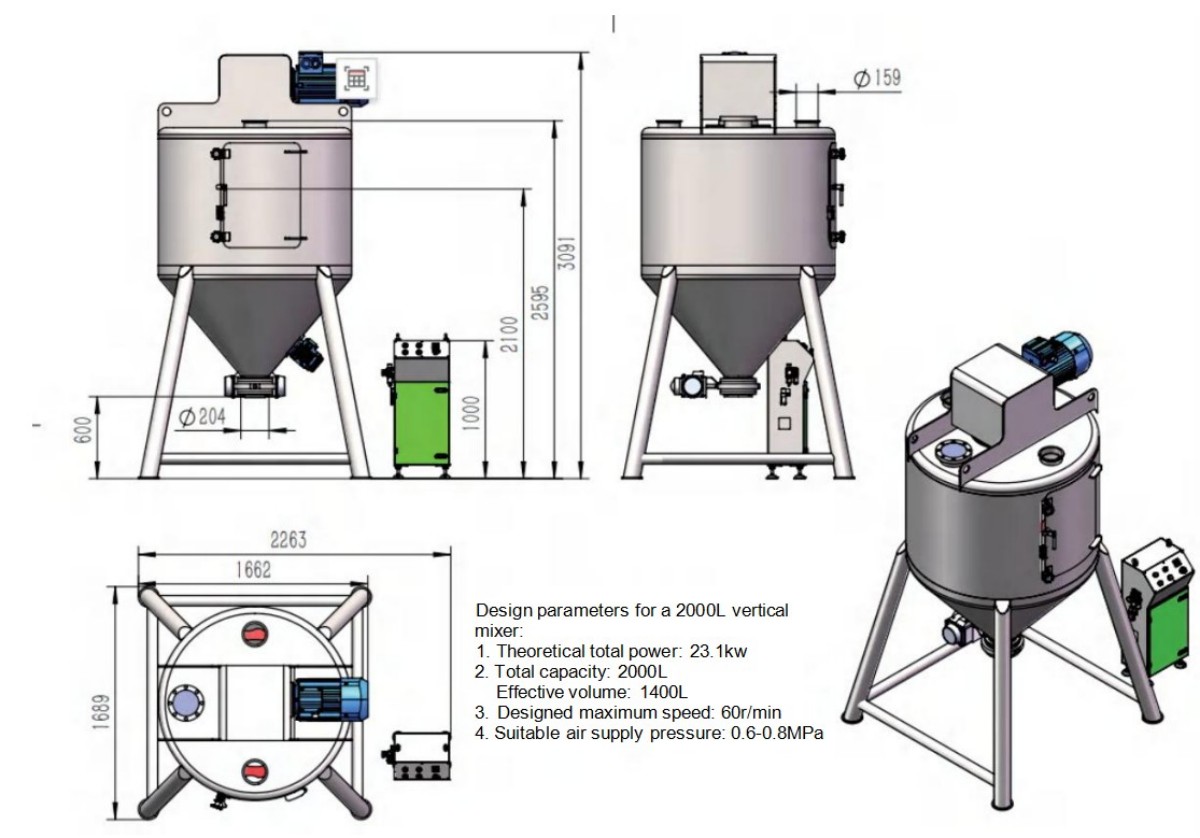

Paramètres de conception d'un mélangeur vertical de 2000 L :
1. Puissance totale théorique : 23,1 kW
2. Capacité totale : 2000 L
Volume utile : 1400 L
3. Vitesse maximale prévue : 60 tr/min
4. Pression d'alimentation en air appropriée : 0,6 à 0,8 MPa
Mélangeur TP-V200

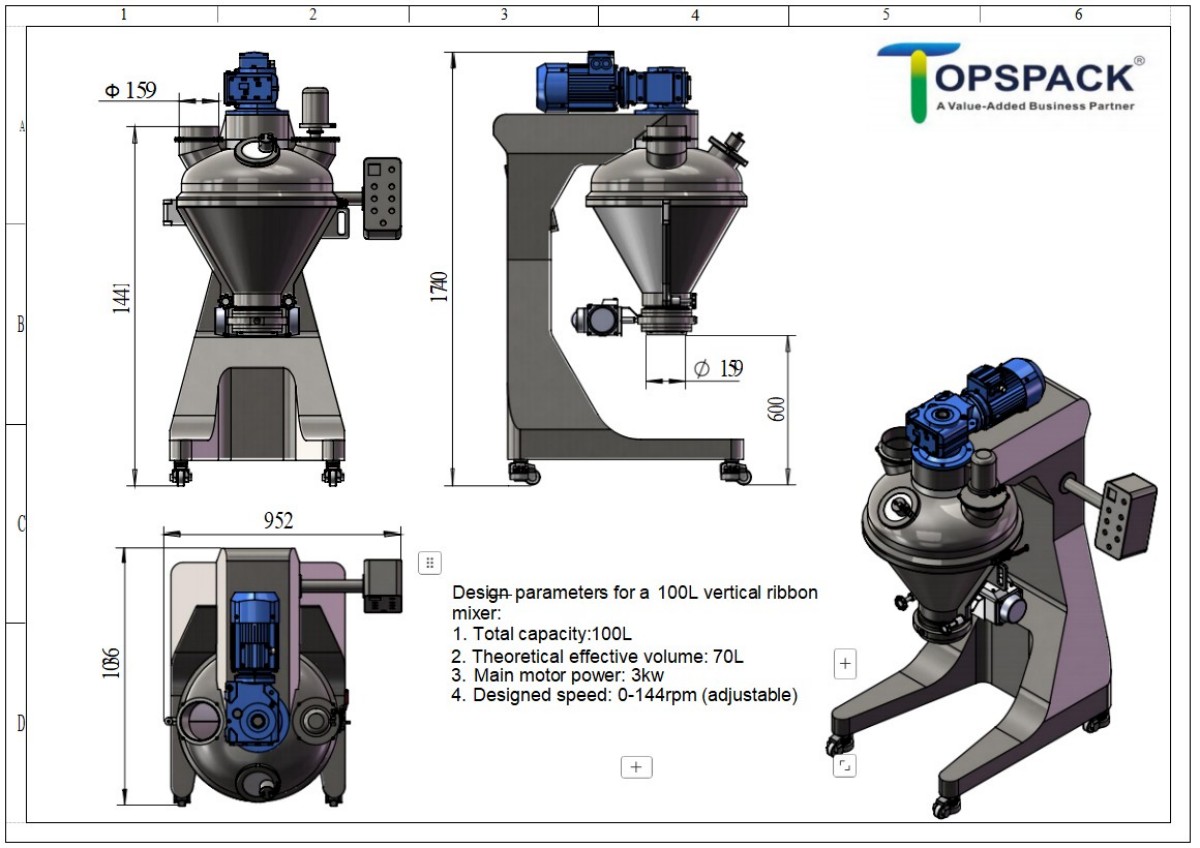

Paramètres de conception d'un mélangeur vertical à ruban de 100 L :
1. Capacité totale : 100 L
2. Volume utile théorique : 70 L
3. Puissance du moteur principal : 3 kW
4. Vitesse de conception : 0-144 tr/min (réglable)
