Tamis vibrant

Description courte :

TECHNOLOGIES BREVETÉES

Haute efficacité • Zéro fuite • Haute uniformité

Envoyez-nous un courriel

Détails du produit

Étiquettes de produit

Description générale

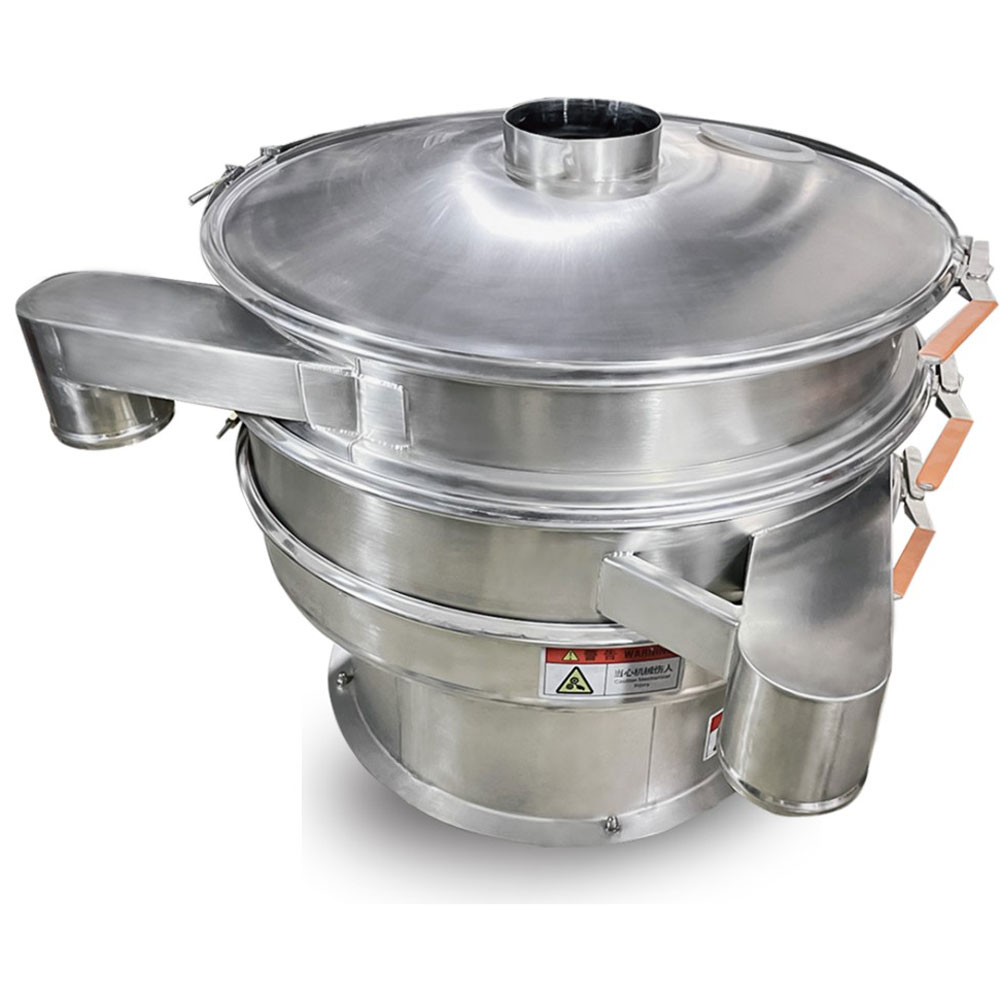

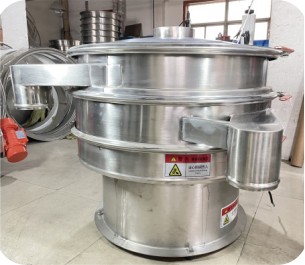

TAMIS VIBRANT

Série TP-ZS

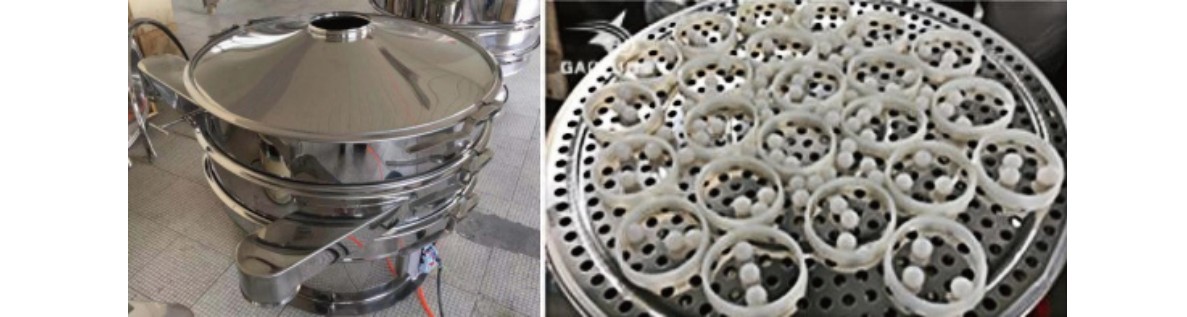

Le filtre vibrant de la série TP-ZS est un type de grille à poudre de précision, caractérisé par un faible niveau sonore, une grande efficacité et un remplacement rapide de la grille (2 à 3 minutes). Sa structure entièrement fermée le rend idéal pour la filtration de particules et de poudres.

De manière générale, cet équipement sert de dispositif de séparation mécanique par filtration pour le traitement des phases solides présentes dans les suspensions. Il se compose d'un tamis et d'un vibrateur.

La granulométrie du tamis est indiquée par la taille des mailles, les tamis de taille inférieure à [insérer la valeur] étant plus fins.Les tamis de 50 mesh sont considérés comme grossiers et ceux de plus de 80 mesh comme fins.écrans.

Application

Caractéristiques

● Sa haute efficacité et sa conception raffinée garantissent sa durabilité, la rendant adaptée à toutes les poudres et tous les liquides.
● Grille facile à remplacer, fonctionnement simple et nettoyage pratique.
● Les trous de la grille ne se bouchent jamais.
● Évacue automatiquement les impuretés et les matériaux grossiers, permettant un fonctionnement continu.
● La conception unique du cadre en maille prolonge la durée de vie de la maille, un remplacement n'étant nécessaire que tous les 3 à 5 cycles.
● Format compact et facile à déplacer.
● La plaque de cuisson peut comporter jusqu'à 5 couches, bien que 3 couches soient recommandées.

Caractéristiques

Modèle	TP-KSZP- 400	TP-KSZP- 600	TP-KSZP- 800	TP-KSZP- 1000	TP-KSZP- 1200	TP-KSZP- 1500	TP-KSZP- 1800	TP-KSZP- 2000
Diamètre (mm)	Φ400	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
Efficace zone(m2)	0,13	0,24	0,45	0,67	1.0	1.6	2,43	3.01
Engrener	2-400
Taille du matériau (mm)	<Φ10	<Φ10	<Φ15	<Φ20	<Φ20	<Φ20	<Φ30	<Φ30
Fréquence (tr/min)	1500
Puissance (kW)	0,2	0,55	0,75	1.1	1.5	2.2	3	3
Hauteur to 1st couche	605	605	730	810	970	1000	1530	1725
Hauteur to2nd couche	705	705	860	940	1110	1150	1710	1905
Hauteur to3rd couche	805	805	990	1070	1250	1300	1890	2085

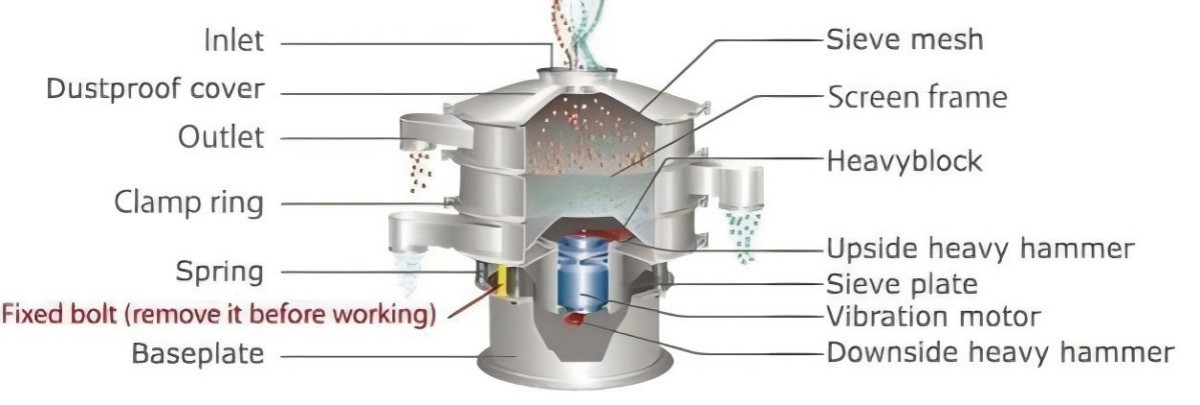

Dessin de structure

Tableau de référence des tailles de maille

Britannique (maille)	Américain(engrener)	Tyler (maille)	International tamis standard (engrener)	Micron comparaison	Millimètre comparaison
4	5	5	——	4000	4.00
6	7	7	280	2812	2,81
8	10	9	200	2057	2.05
10	12	10	170	1680	1,68
12	14	12	150	1405	1,40
14	16	14	120	1240	1.20
16	18	16	100	1003	1,00
18	20	20	85	850	0,85
22	25	24	70	710	0,71
30	35	32	50	500	0,50
36	40	35	40	420	0,42
44	45	42	35	355	0,35
52	50	48	30	300	0,30
60	60	60	25	250	0,25
72	70	65	20	210	0,21
85	80	80	18	180	0,18
100	100	100	15	150	0,15
120	120	115	12	125	0,12
150	140	150	10	105	0,10
170	170	170	9	90	0,09
200	200	200	8	75	0,075
240	230	250	6	63	0,063
300	270	270	5	53	0,053
350	325	325	4	45	0,045
400	400	400	——	37	0,037
500	500	500	——	25	0,025
625	625	625	——	20	0,020

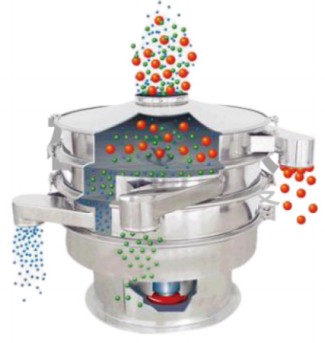

Principe de travail

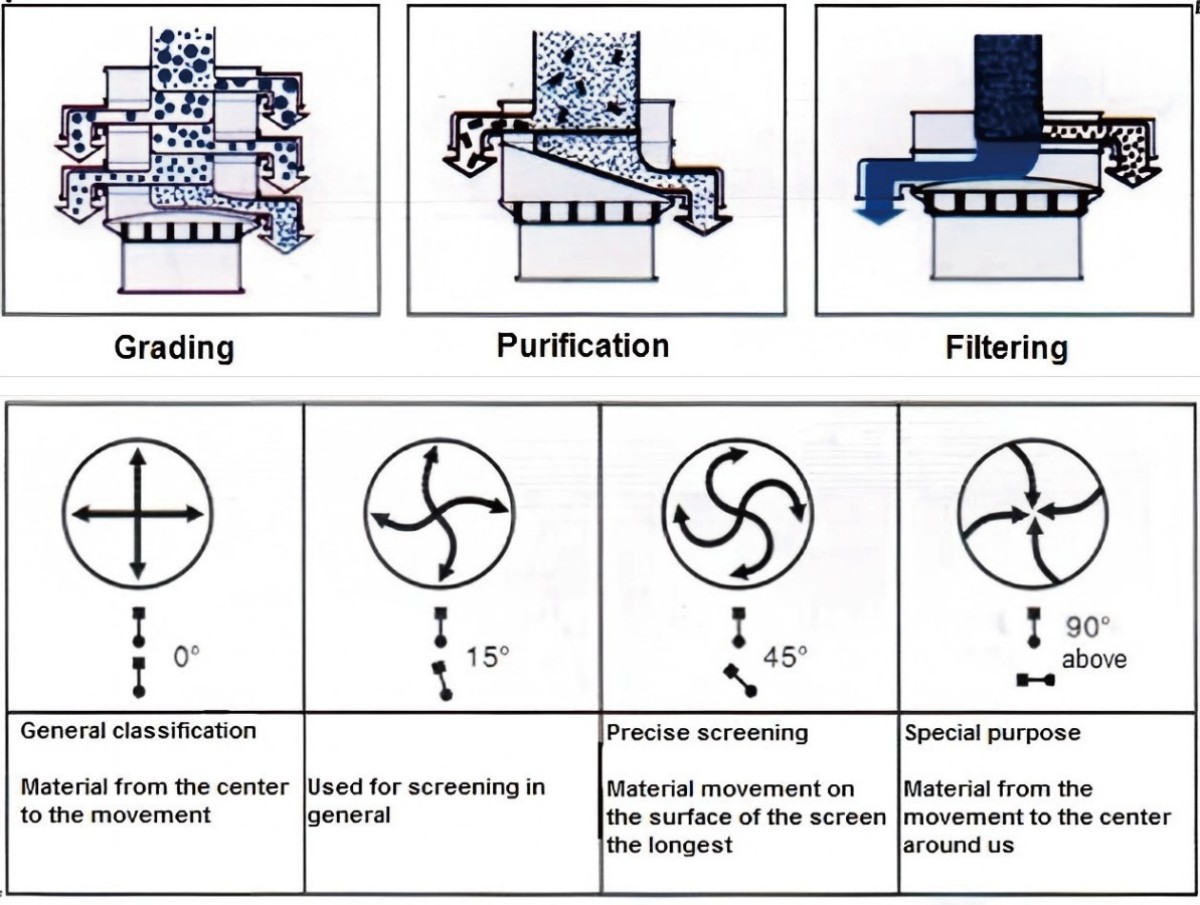

La plaque de cuisson vibrante de la série ZS fonctionne grâce à un moteur vertical qui génère les vibrations. Des marteaux excentriques, montés en haut et en bas du moteur, transforment le mouvement de rotation en mouvements horizontaux, verticaux et inclinés.

Ces mouvements combinés sont ensuite transmis à la surface de la plaque de cuisson. En ajustant les angles de phase en haut et en bas, vous pouvez modifier les motifs de mouvement de la surface de cuisson.

En substance, le fonctionnement repose sur l'interaction entre la force vibratoire et l'action de grillage de la plaque de cuisson.

Classification commune

Il peut être divisé en tamis vibrant à décharge droite et en tamis vibrant à décharge rotative.

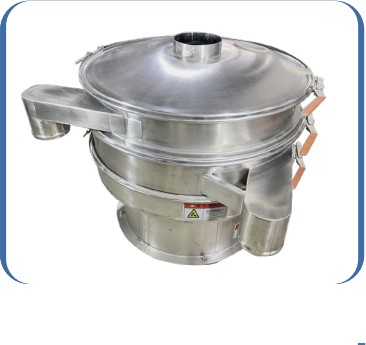

	Sie vibrante à décharge droiteve	vibrateur à décharge rotativetamis de notation
Croix -sectionvoir
Externe voir
Fonctionnementprincipe	Le moteur vibrant est monté sur le côté de la machine de criblage. Selon le nombre de moteurs, la machine peut être classée comme étant à source de vibration unique ou à source de vibration double. Dans un crible à décharge directe à source de vibration unique, le matériau sur la surface du crible effectue un mouvement de va-et-vient vertical, ce qui ne permet pas une décharge automatique. En revanche, le crible à décharge directe à source de vibration double utilise l'effet combiné de deux moteurs vibrants pour entraîner le matériau selon un mouvement elliptique sur la surface du crible, permettant ainsi une séparation et un criblage rapides et répétables.	Le marteau à poids déséquilibré du moteur vibrant génère des mouvements tridimensionnels (horizontaux, verticaux et inclinés) qui entraînent le matériau pour obtenir un criblage et une classification de haute précision.
Production capacité	Le mouvement de va-et-vient, associé à la méthode d'évacuation directe, réduit le temps de transport des matériaux jusqu'à l'orifice d'évacuation lors du tamisage, augmentant ainsi le rendement. La capacité de production d'un tamis vibrant à évacuation directe est 2 à 5 fois supérieure à celle d'un tamis vibrant rotatif.	Pour garantir la précision du criblage, après avoir subi un mouvement tridimensionnel en surface, le matériau doit continuer à rebondir sous l'effet des vibrations jusqu'à atteindre l'orifice de décharge latéral rotatif à 360 degrés, permettant ainsi une évacuation fluide. De ce fait, la capacité est légèrement inférieure à celle d'un crible à décharge directe.
Précision	La granulométrie du tamis varie d'environ 2 à 200 mesh, offrant ainsi une précision de tamisage plus fine. Il convient au tamisage de matériaux granulaires ou pulvérulents grossiers et est souvent utilisé comme étape intermédiaire dans les procédés de tamisage fin et minier.	La précision du tamisage peut atteindre environ 500 mesh, ce qui le rend adapté aux produits en poudre fine.

Détails

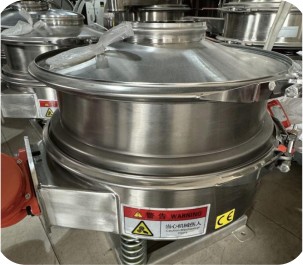

Voûte en dôme

Élimine le besoin de nervures de renfort, ce qui rend le couvercle plus solide et plus facile à nettoyer.

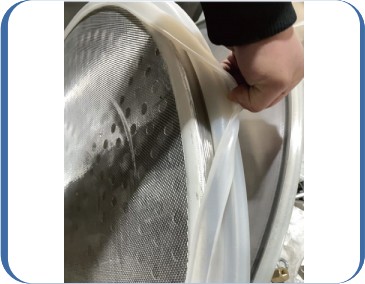

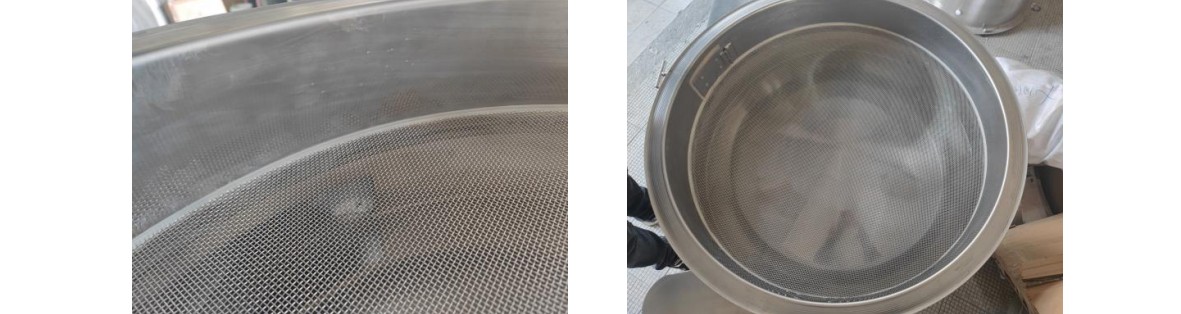

Écran en maille de conception nouvelle

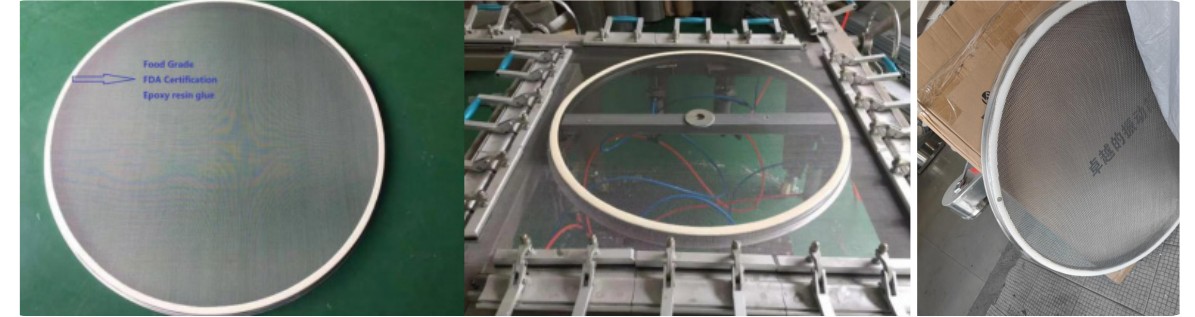

La grille et l'anneau de la grille sont collés ensemble avec de la résine époxy de qualité alimentaire, ce qui facilite le changement de la taille des mailles et le nettoyage.

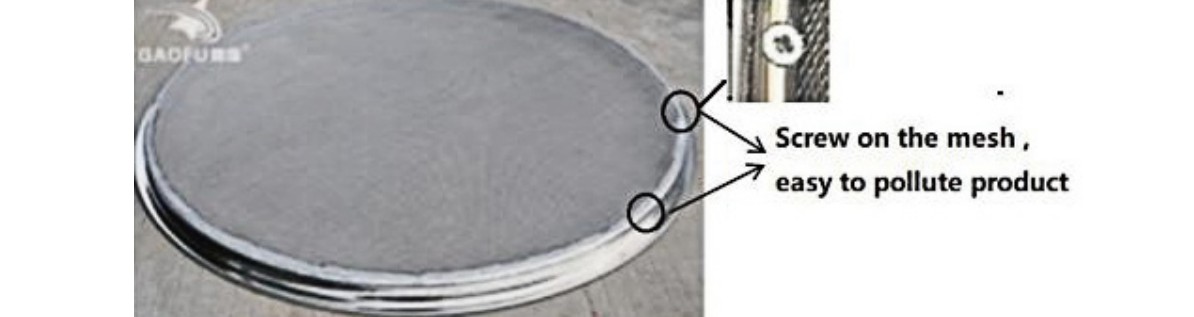

Note:La conception standard de la moustiquaire utilise des vis pour la fixer à l'anneau de la moustiquaire, ce qui rend le changement de la taille des mailles plus difficile et présente un risque de contamination par des vis cachées.
